Frage von 187BONZE, 23

Welches Kabel wird benötigt?

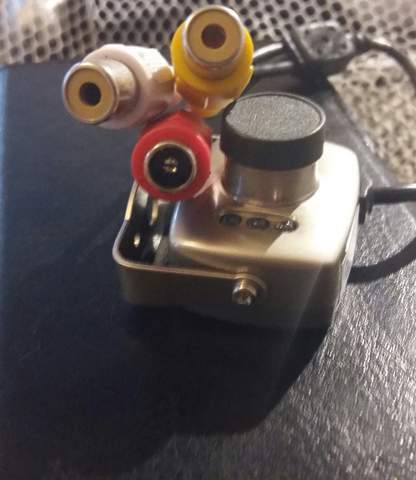

Guten Tag ich habe eine Kamera weiß nur nicht welches Kabel ich für diese benötigE damit diese funktioniert

Antwort
von compu60, 2

Normal ist weiß-rot Audio und Gelb fürs Bild.

Antwort
von fuji415, 2

Marke & Type der Kamera man bei einer Suchmaschine eingeben  nach Bedienungsanleitung suchen da steht so was drin was man da anschließen soll und kann den da reicht schon ein falscher  Anschluss und die Kamera ist Schrott und das Gerät auch den diese Anschlüsse sind nicht genormt nur in der Größe nicht für den Verwendungszweck  Cinch ist meist für Audio Rot und Weiß Gelb für das Audiosignal  .

Verwendung findet diese Steckverbindung vor allem im Heim-Audio- und -Video-Bereich (audiovisuelle Medien). Da für jedes Signal ein eigener Stecker verwendet wird, bietet sich eine Farbcodierung der Funktion an. Dafür haben sich (weitgehend) einheitliche Farbcodierungen eingebürgert:

weiß: linker analoger Kanal (manchmal auch schwarz oder grau oder gelb, Letzteres wegen des gemeinsamen L in links und gelb)

rot: rechter analoger Kanalorange: Digital-Audio (S/PDIF)

schwarz: Subwoofer oder Center-Kanal

grau: Lautsprecherstecker (selten)

Gelegentlich werden für den Anschluss von Audio-Aufnahme-Geräten Kabel verwendet, die gleich vier Anschlüsse bündeln und dadurch sowohl die Ein- als auch die Ausgänge des Gerätes in Stereo abdecken können. Bei diesen Kabeln werden die Farben

Rot, Weiß, Gelb und Schwarz verwendet:

weiß: linker Kanal für Wiedergabe

rot: rechter Kanal für Wiedergabe

schwarz: linker Kanal für Aufnahme

gelb: rechter Kanal für Aufnahme

und dann noch die Videokänale

VideoComposite Video

Gelb:



Composite VideoComponent Video:

Grün: Yy (Component Video, Helligkeit)

Blau: Pb (Component Video, Farbdifferenz)

Rot: Pr (Component Video, Farbdifferenz)

Antwort
von Siggy, 10

Das ist ein Cinch-Anschluß. Gelb für Video.

Kommentar von 187BONZE ,

Und die anderen beiden?

Kommentar von Siggy ,

Sind für Audio - Rot und weiß = Stereo Links und rechts.
