Frage von frost1989, 25

welche spannung messe ich ohne einen Verbraucher an einem Gleichritchter?

Hallo,

ich beschäftige mich gerade mit verschiedenen gleichrichter schaltungen.

Bei RL=unendlich. Was für eine Spannung kann ich da zum Beispiel bei einem Brückengleichrichter im Oszilloskop sehen? Müsste es nicht eine normale wechselspannung sein, da kein Stromfluß herrscht und somit auch keine Gleichrichtung erfolgt???

Antwort
von Thor1889, 12

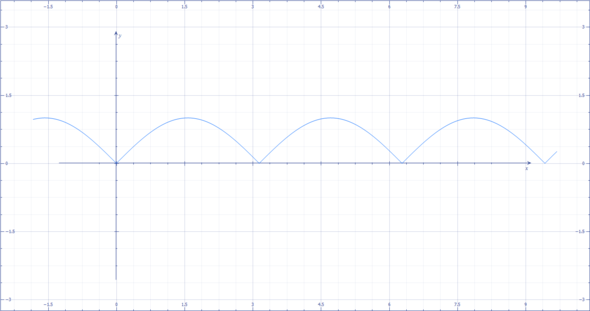

Du siehst nur die Gleichgerichtete Spannung (s. Bild)

Die amplitude entspricht der, der Eingangsspannung und die Frequenz hat sich verdoppelt.

Also 100 Hz statt 50 Hz

Antwort
von omnibusfreakn, 21

Mit einem Voltmeter kannst du die LEERLAUF - SPANNUNG messen.

Mit einem Oszilloskop siehst du im Prinzip Sinus - Halbwellen. Nur ist durch die Gleichrichtung die negative Halbwelle nach oben geklappt.

Oder was meinst du?

Kommentar von nematode ,

100 Hz

Kommentar von frost1989 ,

und wie würde die spannung mit einem zusätzliche kondensator aussehen? der Kondensator wir ja ohne last nicht entladen-

Kommentar von omnibusfreakn ,

Der Kondensator wird auf die Spitzenspannung aufgeladen. Die bleibt ohne Verbraucher erhalten. Also eine annähernd gerade Linie auf dem Oszilloskop.
