Frage von Frage14993, 33

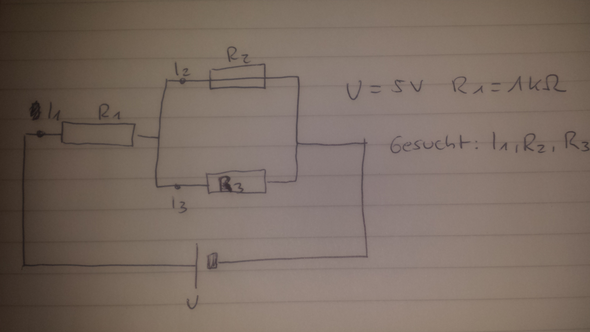

We berechnet man an diesem Stromkreis die Gesuchten Größen?

Antwort
von Herb3472, 33

Die Angaben sind unvollständig. Man benötigt mindestens noch den Spannungsabfall über R2 || R3 oder den Strom, der durch die Schaltung fließt. (ich gehe einmal davon aus, dass R2 und R3 gleich groß sind).


Kommentar von Frage14993 ,

I (1) und I (2) = 1mA sorry habe ich übersehen...

Kommentar von Frage14993 ,

I (2), I (3) meine ich*

Kommentar von Herb3472 ,

Schon wieder nicht eindeutig definiert! Ist der Gesamtstrom - also die Summe der Teilströme I2 und I3 = 1 mA, oder sind die Teilströme I2 und I3 jeweils 1 mA? Ich nehme einmal letzteres an.

Wenn die Teilströme I2 und I3 jeweils 1 mA betragen, dann ist der Gesamtstrom, der durch die Schaltung fließt:

Iges = I2 + I3 = 2mA

Wenn R1 = 1kOhm beträgt, dann fällt an ihm eine Spannung von 1000 (Ohm) * 0,002 Ampere = 2 Volt ab. Ohm'sches Gesetz U=R*I

Bei einer Versorgungsspannung der Schaltung von Uges= 5 Volt fallen demnach an den Widerständen R2 und R3 4 Volt ab.

Durch jeden der beiden Widerstände fließt ein Strom von I2 = I3 = 1 mA

Die Widerstände lassen sich nach der Formel R= U/I berechnen.

R2 = R3 = 4 Volt / 1 mA = 4.000 Ohm



Kommentar von Franz1957 ,

Hmm... 5 Volt minus 2 Volt gibt aber 3 Volt, nicht 4.

Ich komme auf R2 = R3 = 3 kOhm.

Kommentar von Herb3472 ,

Ja, sorry. Schlampingkeitsfehler (hatte zuerst mit 1 mA Gesamtstrom gerechnet) :-(

Danke für die Korrektur!

Expertenantwort
von Franz1957, Community-Experte für Physik, 24

Ist das wirklich alles, was angegeben wurde...?

Die gegebene Information reicht nicht aus, um mehr zu sagen als dies:

Falls R2 und R3 beide > 0 sind, ist R_gesamt > 1 kΩ

Dann folgt daraus:

I1 = I_gesamt = U / R_ges < 5 mA


Kommentar von Frage14993 ,

I (1) und I (2) = 1mA sorry habe ich übersehen...

Kommentar von Frage14993 ,

I (2), I (3) meine ich*

Antwort
von Frage14993, 18

Oh. Ja, habe etwas übersehen. I (1) und I (2) = 1mA

Kommentar von Frage14993 ,

I (2) ,I (3) meine ich*
