Frage von Suntronic, 42

Hilfe bei technischer Zeichnung - Winkelproblem?

Hallo, ich soll anhand eines Grund- und Aufrisses eines Gebäudes eine genormte Isometrie und eine Kavalliersperspektive zeichen. In der Zeichnung ist ein Winkel für die Dachneigung (50°) gegeben, nur weiß ich nicht wie ich den Umrechnen soll. Ich denke man muss ihn umrechnen, da es von der Zeichnung her nicht hinkommt, wenn ich den Winkel einfach übernehme...

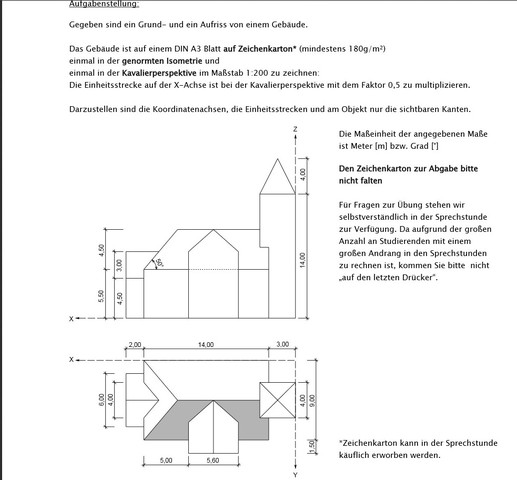

Hier im Bild mal die Aufgabenstellung. Da wirds bestimmt ersichtlicher...

Mein Problem ist bis jetzt eigentlich nur dieser Winkel, ich denke den Rest sollte ich hinbekommen, bin aber für weitere Tipps gerne offen =)

Danke und netten Gruß

Sun
