Frage von Hinbe155, 21

CAD wie DXF in Siemens NX 8 abspeichern?

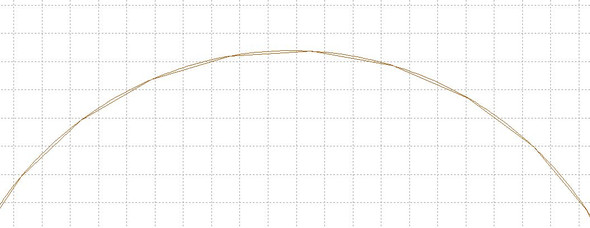

Wenn ich in NX8 ein Brett mit Löchern konstruiere, dann speichere ich das als dxf-Datei und importiere es in meinem Fräsprogramm. Leider sind die Linien teilweise doppelt oder nicht mehr rund sondern, abgeflacht. Siehe Anhang.

Weiß jemand wie man das vermeidet?

Die kleinen Striche in dem Kreis, müsste man von Hand alle Löschen. Bei ca. 100 Kreisen etwas mühselig.

Antwort
von MancheAntwort, 11

du solltest darauf achten, dass die kmpl. Konturdaten auf einem "Layer"

liegen, Hilfslinien und Bemaßungen auf einem anderen...

so kannst du beim importieren der Daten einfach die unbenutzten

Layer deaktivieren....

Antwort
von MancheAntwort, 9

zu der "doppelten Linie"..... hier handelt es sich um eine "Interpolation", die

dein Zeichenprogramm in einzelnen "Splines" ausgibt. ( kurze Geraden )

Kommentar von Hinbe155 ,

Kann das Interpolieren irgendwie ausgeschaltet werden? In nx8 sehe ichkeine interpolierten Linien. Erst wenn ich als DXF abspeicher.
