bracuh Hilfe bei einer technischen zeichnung

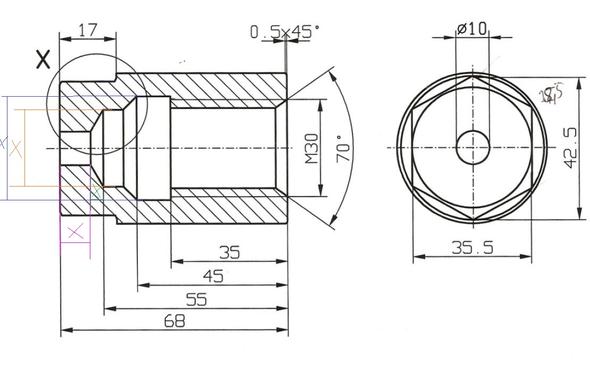

hallo, hab ein problem und zwar bekomme ich die makierten maße nicht raus. (die sind in unterschiedlichen farben makiert) kann mir einer von euch helfen?
-
So viel Mathe wirst du wohl noch beherrschen, um diese Maße rauszubekommen. Das sind sehr simple Rechnungen mit Pythagoras und Winkelfunktionen.
-
wenn ich auf das foto klicke erscheint das bild bei mir nicht woran kann das liegen?
-
-
Dreher? Die Maße fehlen uns lassen sich nicht herleiten. Du meinst die "X"e? Da fehlt ein Schnitt C | C
Kommentar von FatFace 31.12.2012OK, hab die komplette zecihnung hochgeladen http://i.imgur.com/WNkVC.jpg
Kommentar von mrSaturasmrSaturas 31.12.2012:D....nen alten Metaller hier linken wa??^^....kommst du nur mit tangens (alpha) an die längen...sollte aber mit Turbo CAD oder so machbar sein
-
-
Was meinst Du mit rausbekommen?
Kommentar von FatFace 31.12.2012ich bekomme die maße nicht raus die ich im bild makiert hab. Ich muss die Buchse mit CAD Zeichnen!
Kommentar von holgerholgerholgerholger 31.12.2012Der Kreis mit dem X verweist auf eine Detailzeichnung. Wenn Du die nicht hast, siehts schlecht aus.
Kommentar von FatFace 31.12.2012http://i.imgur.com/WNkVC.jpg ---> komplette zeichnung
